bwasserzweckverband Nagold

Das Sammlersystem und die

Regenwasserbehandlung

Der Abwasserzweckverband Nagold betreibt die Beseitigung und Reinigung des Abwassers, das aus den Entwässerungsnetzen der sieben Verbandsgemeinden dem Kanalsammlernetz des Verbandes übergeben wird, als eine öffentliche Einrichtung. Die abflusswirksame Fläche, aus der Abwasser der öffentlichen Kanalisation zugeleitet wird, beträgt rund 1.700 ha. Es wird im Norden durch die Gemeinden Ebershardt und Rotfelden mit dem Schwarzenbach, im Westen durch den Oberlauf der Waldach bei Beihingen, Altnuifra mit dem Stauchbach und Salzstetten mit dem Brühlbach, im Süden mit dem Oberlauf der Steinach bei Grünmettstetten und im Osten mit der Gäurandplatte begrenzt. Die Regenwasserentlastungen entwässern in die Gewässer Nagold , Waldach und Steinach samt deren Nebengewässer Katzenbach, Schwarzenbach, Rötenbach, Walddorfer Bach, Stauchbach, Haiterbach und Brühlbach. Zur Erfüllung dieser Aufgaben betreibt der Verband eine öffentliche Mischwasserkanalisation mit einer Länge von rund 62 km. Das Sammlersystem des Verbandes wurde in wesentlichen Teilen in den 1980’er und 1990’er gebaut. Die Kanäle mit Durchmessern zwischen 25 bis 240 cm liegen in Tiefen bis zu 6 Meter unter Geländeoberfläche. Zudem werden reine Schmutzwasserleitungen als Druckentwässerungsleitungen von Rotfelden nach Pfrondorf und von der Pumpstation alte Kläranlage Emmingen bis zur Kläranlage Nagold mit einer Gesamtlänge von rund 6,5 km betrieben. Die Ableitung der Abwässer aus dem Verbandsgebiet erfolgt wo möglich im freien Gefälle. Bei der Ameisenwiese in Rohrdorf, in Unterschwandorf und im Bereich Kleb in Nagold betreibt der AZV Pumpstationen. Von der am weitesten entfernten Mitgliedsgemeinde Grünmettstetten müssen die Abwässer einen Weg von etwa 20 km bis zur Kläranlage zurücklegen. Durch das vorwiegend gute Gefälle beträgt die Fließzeit des Abwassers von den entlegenen Stellen im Verbandsgebiet bis zur Kläranlage nicht mehr als sechs Stunden. Grundstücksentwässerungsanlagen sind davon ausgenommen und werden von den Verbandsgemeinden und vom Grundstückseigentümer betrieben.

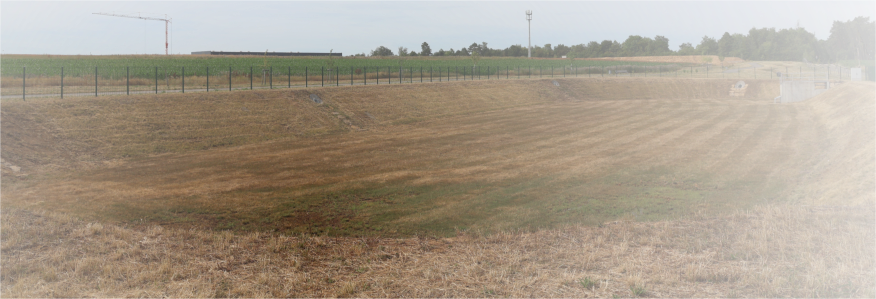

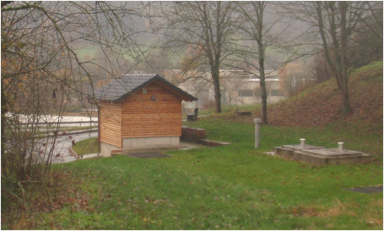

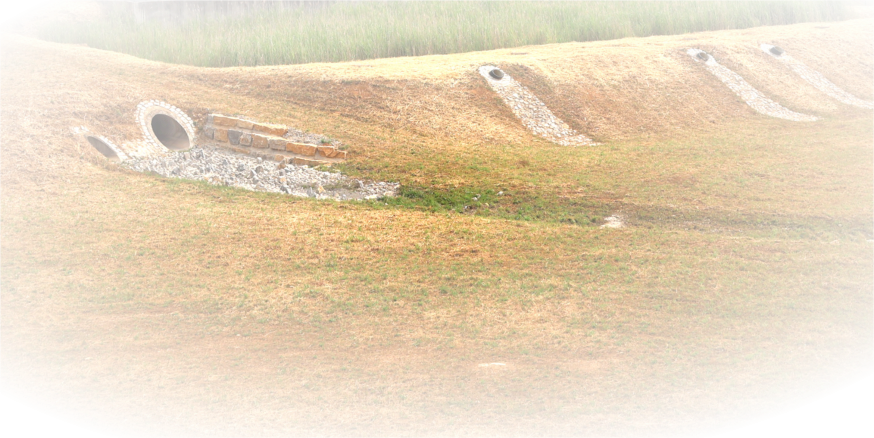

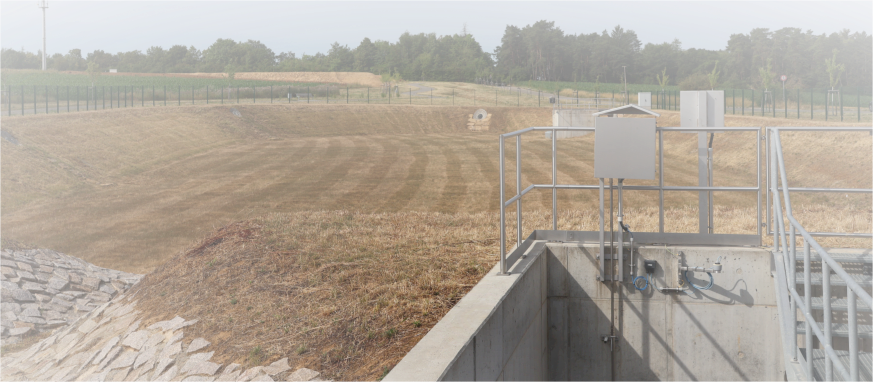

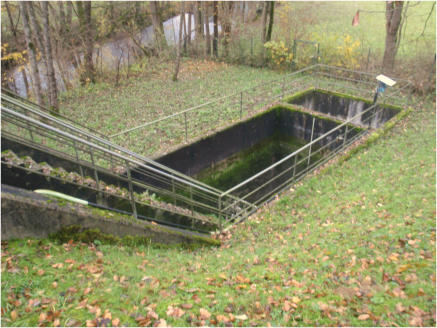

Regenwasserbehandlungsanlagen (RW Anlagen) Der Abwasserzweckverband Nagold betreibt 44 Regenwasserbehandlungsanlagen. Dies sind 2 Regenrückhaltebecken, 39 Regenüberlaufbauwerke und 3 Stauraumkanäle. Der nach den einschlägigen gesetzlichen Vorgaben durchzuführende Betrieb der RW Anlagen, wird durch das Betriebspersonal des Abwasserzweckverband Nagold durchgeführt. Der Großteil der Bauwerke ist fernwirktechnisch an die Leitwarte der Kläranlage angeschlossen. Weitere rund 40 Regenwasseranlagen und zwei Retentionsbodenfilter und ein Schrägklärer der Verbandsgemeinden werden ebenfalls vom Betriebspersonal betreut und überwacht. Regenwasserbehandlungsanlagen speichern den ersten Schmutzstoß bei Regenereignissen in meist geschlossenen unterirdischen Betonbauwerken zwischen. Wenn das Kanalnetz wieder hydraulisch leistungsfähig ist, kann das gespeicherte verschmutzte Wasser wieder gedrosselt über das Kanalsystem zur Kläranlage weitergeleitet werden. Wenn die Anlagen gefüllt sind und der Regen nicht nachlässt wird das Wasser direkt in die angeschlossenen Gewässerläufe entlastet. Mittlerweile werden verstärkt sogenannte Retentionsbodenfilter hergestellt, über die das in die Gewässer abzuschlagende verschmutzte Regenwasser einer weiteren Reinigungsstufe unterzogen wird. Infiltrierendes Wasser wird während der Passage durch Schilfpflanzen und den belebten und stark sorbierenden Oberboden gereinigt und in den Untergrund versickert. Abwasserpumpanlagen Der Abwasserzweckverband Nagold betreibt 6 Abwasserpumpwerke: Schneckenpumpwerk Ameisenwiese, Rohrdorf Pumpwerk Talaue, Unterschwandorf Pumpwerk Uferstraße, Nagold Pumpwerk Rotfelden Pumpwerk Pfrondorfer Mühle Pumpwerk Emmingen Die Abwasserpumpwerke haben die Aufgabe, das anfallende Abwasser aus dem angeschlossenen Entwässerungsnetz möglichst störungsfrei, wartungsarm und mit wenig Energieaufwand in die weiterführende Abwasserleitung zu heben, so dass das Abwasser im Freispiegelgefälle zur Weiterbehandlung Richtung Kläranlage Nagold geleitet werden kann. Der Betrieb und die Unterhaltung der Abwasserpumpwerke werden vom Betriebspersonal des Abwasserzweckverbands durchgeführt.
Die Mitgliedsgemeinden und der Verband sind gemeinsam mit hohem finanziellen und personellen Einsatz dabei das Kanalnetz und die Regenwasserbehandlungsanlagen des AZV Nagold so dicht zu halten, dass Infiltrationen von Abwasser in den Untergrund vermieden werden und kein Grundwasser in die Kanäle eindringen kann. Die Mitarbeiter des Verbands und der Gemeinden leisten hier unter sehr anstrengenden, beengten und teils gefährlichen Bedingungen hochwertige Arbeit im Interesse des Schutzes unserer Umwelt.

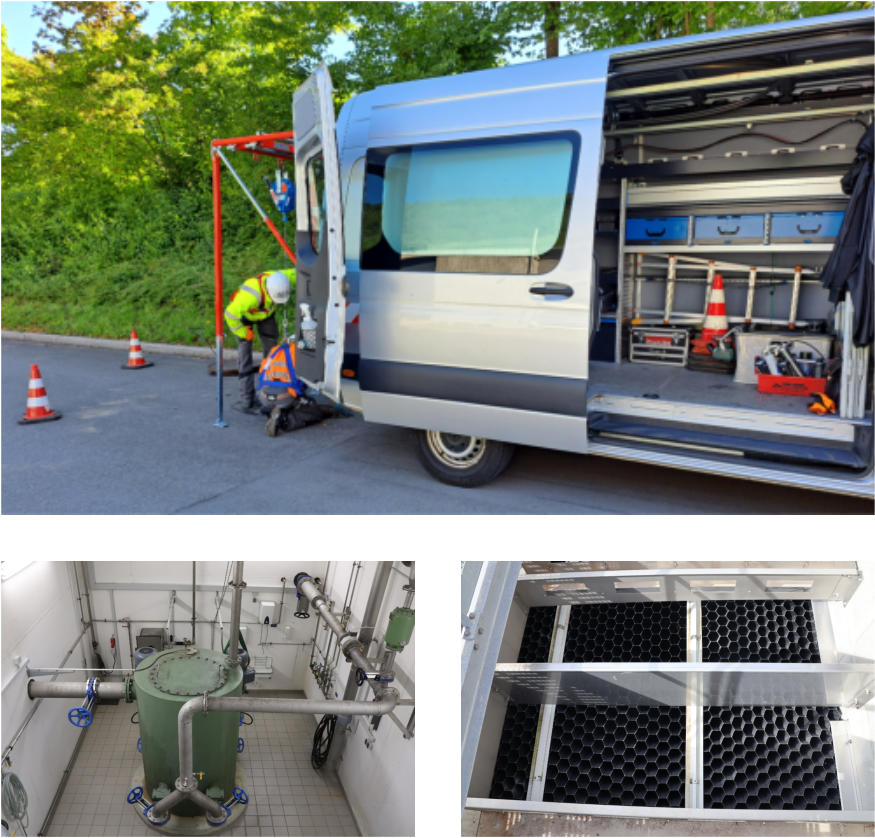

Werkstattwagen
Strate Pumpwerk Emmingen
Schrägklärer
